Проектирование бытового NiMH зарядного устройства: количество отсеков, ток заряда, USB-C и смешанная работа с типоразмерами AA/AAA
Introduction
Документ по проектированию и выбору зарядного устройства: выбор зарядного тока в зависимости от размера элемента и нагрева, аргументы в пользу подачи питания через USB-C, архитектура отсеков, индикаторы, режимы обновления и лестница цена/качество для розничной торговли.
Details

household NiMH AA AAA charger design bay count charge current USB C independent channels retail

Если в статье А объясняется, как зарядное устройство решает, что ячейка заполнена, то в этой статье объясняется, как спроектировать или выбрать зарядное устройство на основе этого решения. Ток заряда, количество отсеков, потребляемая мощность, тепловая конструкция, индикация и набор функций — это совокупность параметров, которые вместе определяют время зарядки, долговечность элемента, спецификацию и привлекательность на полке. Целью является создание домашнего зарядного устройства, которое было бы достаточно быстрым, чтобы быть удобным, достаточно щадящим, чтобы сохранить преимущества аккумуляторов в области низкого саморазряда и циклического цикла, и достаточно современным (особенно благодаря питанию через USB-C) для того, чтобы соответствовать европейскому розничному ассортименту в конце 2020-х годов.

Определение тока заряда ячейки

Зарядный ток — это компромисс между временем и стрессом. NiMH-элементы принимают быстрый заряд при точном замыкании и контроле температуры, но подача тока повышает внутреннее давление и нагрев и сокращает срок службы, если поддерживать его до самого конца. Обычная потребительская конструкция заряжает примерно от 0,3°C до 1°C для AA и более мягкий абсолютный ток для меньших размеров AAA, тепловая масса которых ниже; многие качественные зарядные устройства уменьшают ток по мере приближения к полной зарядке. Правило проектирования состоит в том, чтобы определить целевое время зарядки (часто несколько часов для обычных зарядных устройств и менее двух часов для быстрых моделей), определить ток на основе наибольшей поддерживаемой емкости, а затем убедиться, что элементы AAA в тех же отсеках остаются в пределах температуры и давления - ток, который подходит для ААА емкостью 2000 мАч, может быть слишком агрессивным для ААА емкостью 800 мАч.

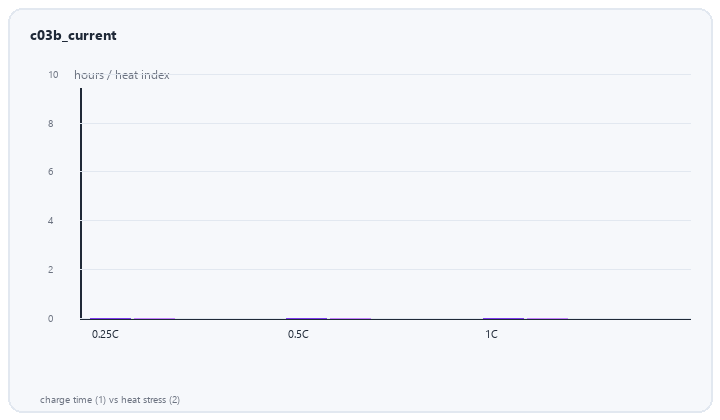

animated comparison of charge time and cell stress across slow standard and rapid NiMH charge currents

Независимые отсеки, парное подключение и обнаружение ячеек

Архитектура отсека по умолчанию должна быть независимой: каждый слот обнаруживает, заряжает и завершает свою собственную ячейку, принимает AA или AAA через соответствующие пружинные контакты и допускает загрузку одной ячейки. Логика обнаружения должна различать правильно установленный элемент, глубоко разряженный элемент, которому требуется фаза восстановления предзаряда с малым током, и дефектный или перевернутый элемент, который следует пометить, а не заряжать. Независимые каналы стоят немного дороже в каналах микроконтроллера и датчиках, но они устраняют наиболее распространенное разочарование потребителей — необходимость заряжаться парами — и предотвращают перезарядку цепочки одной слабой ячейкой.

Переход на USB-C и бюджет мощности

Европейские покупатели все чаще ожидают наличия входа USB-C, соответствующего более широкому направлению обычных зарядных устройств и кабелям, которые у них уже есть для телефонов и аксессуаров. Перенос никель-металлогидридного зарядного устройства на USB-C накладывает ограничения на бюджет мощности: быстрому зарядному устройству с четырьмя отсеками может потребоваться больше энергии, чем базовому порту USB-A или скромному адаптеру USB-C, поэтому конструкция должна либо согласовывать более высокую мощность USB, либо масштабировать зарядный ток в соответствии с доступным входом и количеством отсеков. Хорошо спроектированное зарядное устройство USB-C плавно ухудшается — при слабом адаптере зарядка происходит медленнее, а не при неисправности — и четко указывает требуемый адаптер, превращая потенциальную проблему поддержки в прозрачную спецификацию.

Тепловой и механический расчет

Тепло является врагом как клеточной жизни, так и воспринимаемого качества. В хороших конструкциях отсеки должны быть разделены, чтобы избежать взаимного нагрева, использовать корпус и контактные пластины в качестве путей нагрева, размещать датчики температуры рядом с отрицательной клеммой, где тепло элементов лучше всего проводится, и обеспечивать вентиляцию, не оставляя щелей, которые ребенок мог бы потрогать. Механическая конструкция должна надежно удерживать AA и AAA от тысяч вставок, обеспечивать безошибочную маркировку полярности и иметь светодиоды для каждого отсека или небольшой дисплей, который различает состояния зарядки, полной зарядки, ошибки и обслуживания. Тактильная и визуальная четкость непропорционально важна для розничных возвратов: зарядное устройство, статус которого неоднозначен, генерирует возврат «оно не работает», даже если оно работает правильно.

animated feature ladder of essential mainstream enthusiast NiMH charger tiers

Лестница функций для розничного ассортимента

Последовательный ассортимент проходит через три уровня. Основное зарядное устройство имеет независимые отсеки, -dV/0dV и таймер, USB-C и прозрачные светодиоды. Обычное зарядное устройство обеспечивает возможность выбора тока, емкости на элемент или напряжения, а также режим плавного обновления. Зарядное устройство для энтузиастов или профессионалов добавляет циклическую разрядку-восстановление, обкатку, измерение сопротивления и подробный анализ каждой ячейки. Анимированное сравнение ниже качественно показывает, как время зарядки и напряжение ячейки меняются вместе при медленном, стандартном и быстром токе, иллюстрируя, почему «самый быстрый» — это не то же самое, что «лучший» для срока службы. Искусство соответствует уровню клиента: семье, покупающей AA для игрушек, нужна универсальная надежность, а не набор функций для любителей.

Указание комплекта зарядное устройство-ячейка

Поскольку зарядное устройство устанавливает реальный срок службы элементов, самым сильным розничным предложением является соответствующий комплект: NiMH-элементы LSD, выбранные для профиля заряда, который фактически обеспечивает зарядное устройство, прошли совместные испытания на устойчивость к температуре и циклу и упакованы с четким указанием времени зарядки и ожидаемых циклов. Поставщик, который может доставить обе половинки, контролирует весь процесс обслуживания клиентов и устраняет необходимость тыкать пальцем, которая возникает, когда стороннее зарядное устройство повреждает аккумуляторы. В документе C изложена проверка безопасности EN 60335-2-29, которая делает такой комплект готовым к продаже по всей Европе.

Вэйцзян Пауэр

Вэйцзян Пауэрразрабатывает и поставляет соответствующие комплекты NiMH-элементов и зарядных устройств LSD с независимыми отсеками, входом USB-C, возможностью выбора тока и безопасностью, соответствующей стандарту EN 60335-2-29. Сообщите нам целевое время зарядки, количество отсеков и уровень розничной торговли, и мы определим программу зарядных элементов, которая защитит заявленный срок службы при повседневном использовании.
